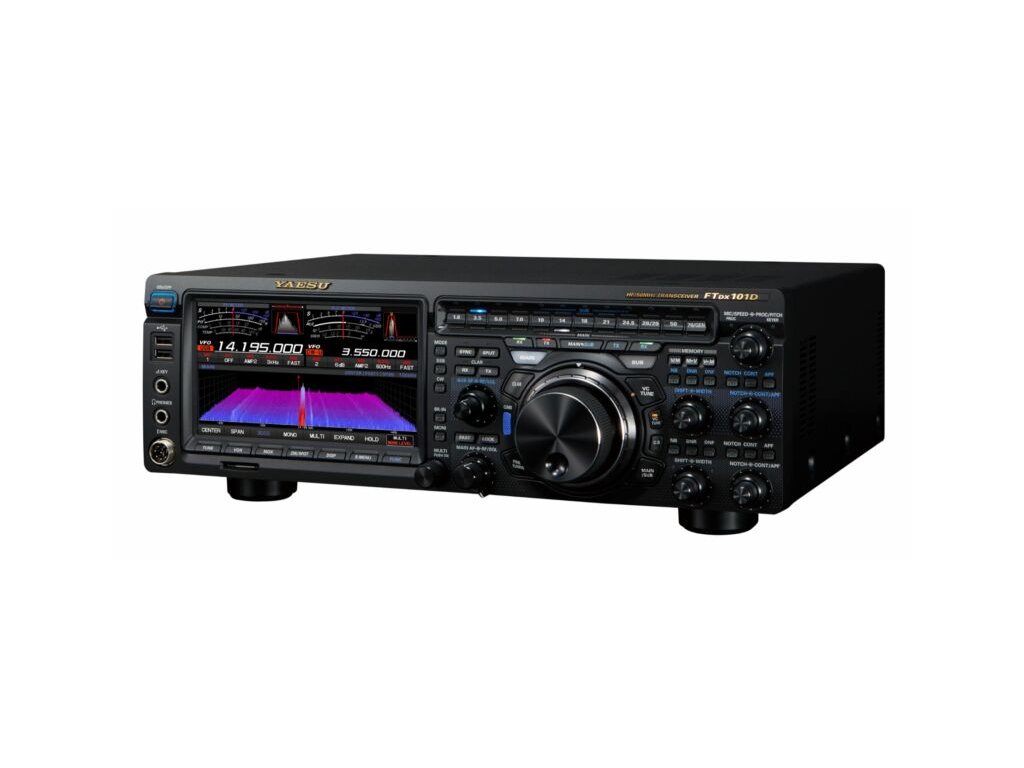

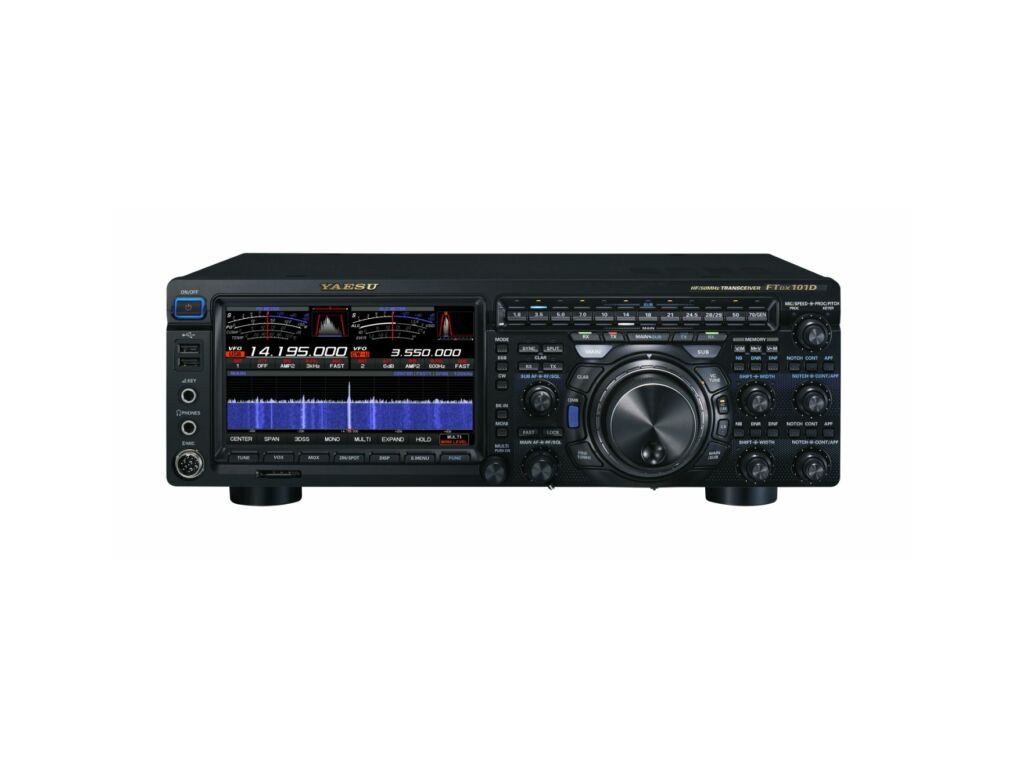

Yaesu FTDX-101D rádiostanica | vysielačka
Kód: XAH068H005-0Edo ČR nad 400 €
Súvisiaci tovar
Podrobný popis
Rádiostanica pomenovaná po dobre známom transceivri FT-101, ktorý bol základným kameňom v histórii HF transceivrov. Zrodenie FTDX101 vytvára budúcnosť HF komunikácie. Yaesu FTDX-101D využíva najnovšiu technológiu SDR a je súčasťou našej High-End FTDX línia HF zariadení, ktoré ako všetci rádioamatéri vedia, reprezentujú kvalitu. Niekoľko pozoruhodných vlastností FTDX101D HF/50 MHz 100W transceivra sú: SDR technológia a waterfall displej, veľký dotykový farebný panel, aktívny band monitor ktorý umožňuje rýchle zmeny pásiem s LED podsvietením prevádzkovaného pásma, nezávislé ovládanie hlavného a vedľajšieho pásma umožňuje jednoduchú prevádzku pre serióznych súťažiacich v závodoch, ktorí sa potrebujú rýchlo medzi amatérskymi pásmami, High-Q VC predozadné ladenie, VC ladenie, jemné ladenie alebo užívateľské nastavenia.
Stručná špecifikácia:
- pásma 160 - 10m, 6m, 4m
- módy USB, LSB, CW, RTTY, PSK, FM, AM a dátové módy
- hybridné SDR
- 100 W výkon (FTDX101D)
- 7 palcový farebný LCD dotykový displej
- 9 MHz IF Roofing filter: 12 kHz, 3 kHz, 600 Hz
- 15 pásmových filtrov
- dva celkom nezávislé prijímače
- 18 bitový A/D prevodník
- nízkošumový lokálny oscilátor 400 MHz
- multifunkčný ovládač
- RX / TX clarifier
- ± 0,1 ppm TCXO
- automatické ladenie CW
- RTTY, CW, PSK31 dekodér
- vstavaný reproduktor (FTDX101D)
- 2x USB na prednej strane (klávesnica a pod.)
- 1x USB na zadnej strane (CAT ovládanie)
- SD slot
- DVI-D konektor
- RS-232
Skutočná výkonnosť
- Hybridné SDR (úzkopásmové SDR a direct sampling SDR)
- 2 kHz RMDR 123dB+
- 2 kHz BDR 150dB+
- 2 kHz 3. IMDR 110dB+
- 400 MHz HRDDS (priamy digitálny syntetizér s vysokým rozlíšením)
- 2 kHz fázový šum -150dBc/Hz
- VC-LADENIE (ladenie premenlivého kondenzátora)
- 3DSS 3 rozmerný spektrálny vizuálny displej
- úzkopásmový SDR a priamy SDR sampling
- vylepšený základná výkonnosť a hybridná SDR funkcionalita
- digitálne spracované spektrálne zobrazenie v reálnom čase
Funkcie Yaesu FTDX-101D-EU 50 MHz, 100W transceivra:
Hybridná SDR konfigurácia
Popri úzkopásmovému SDR prijímaču ktorý sa pýši ohromujúcim základným výkonom, umožňuje digitálne SDR spracovanie s priamym vzorkovaním aj vynikajúce spektrálne zobrazenie v reálnom čase.
Úzkopásmové SDR s krýštálovými Roofing filtrami
Kryštálové Roofing filtre produkujú fenomenálne multi-signálové charakteristiky prijímača podobnej konštrukcie ako u FTDX5000. Prvá medzifrekvencia je 9 MHz a dvojitá brána s nízkym šumom MOS FET, D-quad DBM (dvojitý vyvážený zmiešavač) s výbornou intermodulačnou charakteristikou je zahrnutý v sekcii zmiešavača. Úzkopásmová SDR konfigurácia umožňuje použitie úzkych ostro kryštálových roofing filtrov s ostrým tvarom. Dosahuje sa tak úžasný výkon pri prijímaní viacerých signálov pri konfrontácii s najnáročnejšími situáciami v éteri.
Okrem IF down konverzie zahrňujú prijímače FTDX101 aj výkonné nízko šumové oscilátory, roofing filtre s ostrými charakteristikami a najnovšie konfigurácie obvodov. V dôsledku toho blízkosť BDR (Blocking Dynamic Range) na 14 MHz pásme dosahuje 150 dB alebo viac, RMDR (Reciprocal Mixing Dynamic Range) dosahuje 123 dB alebo viac a 3.IMDR (Intermodulation Dynamic Range) dosahuje 110 dB alebo viac.
Úzkopásmové SDR + priamo zmiešavací SDR
Úzkopásmový SDR prijímač odstraňuje nežiadúce signály použitím metódy superheterodynu s úzkopásmovými roofing filtrami, ktoré výrazne potláčajú nežiadúce signály mimo pásma a naopak potrebné signály sú konvertované do digitálnej formy použitím vysokorozlišovacieho 18 bitového A/D konvertora a odosielané do FPGA (Field Programmable Gate Array) na spracovanie signálu.
FT DX 101 používa hybridnú SDR konfiguráciu, ktorá zahŕňa SDR prijímač s priamym vzorkovaním za účelom prehliadania stavu celého pásma v reálnom čase a SDR prijímača s výborným dynamickým výkonom vďaka úzkopásmovému obvodu SDR prijímača.
Použitím tejto hybridnej SDR technológie je vylepšený celkový výkon prijímacieho systému FTDX101.
Priame vzorkovanie SDR ktorý poháňa spektrálny displej s veľkým dynamickým rozsahom umožňuje pozorovanie aj najslabších signálov na displeji a úzkopásmové SDR umožňuje tieto signály selektovať, filtrovať a dekódovať.
Ak je vo Vašom okolí silná AM stanica alebo pri náročných situáciách, keď je na pásme veľa silných signálov v závodoch, DX aktiváciach a pod., tieto signály mimo priepustného pásma môžu byť potlačené veľmi efektívnym roofing filtrom na A/D prevodníku. To eliminuje naberanie signálu na A/D konverteri. Tak je možné pracovať aj v zložitých podmienkach na pásme.
Dodatočné parametre
Kategória: | Stolné rádioamatérske vysielačky |
---|---|
Záruka: | 5 rokov |
