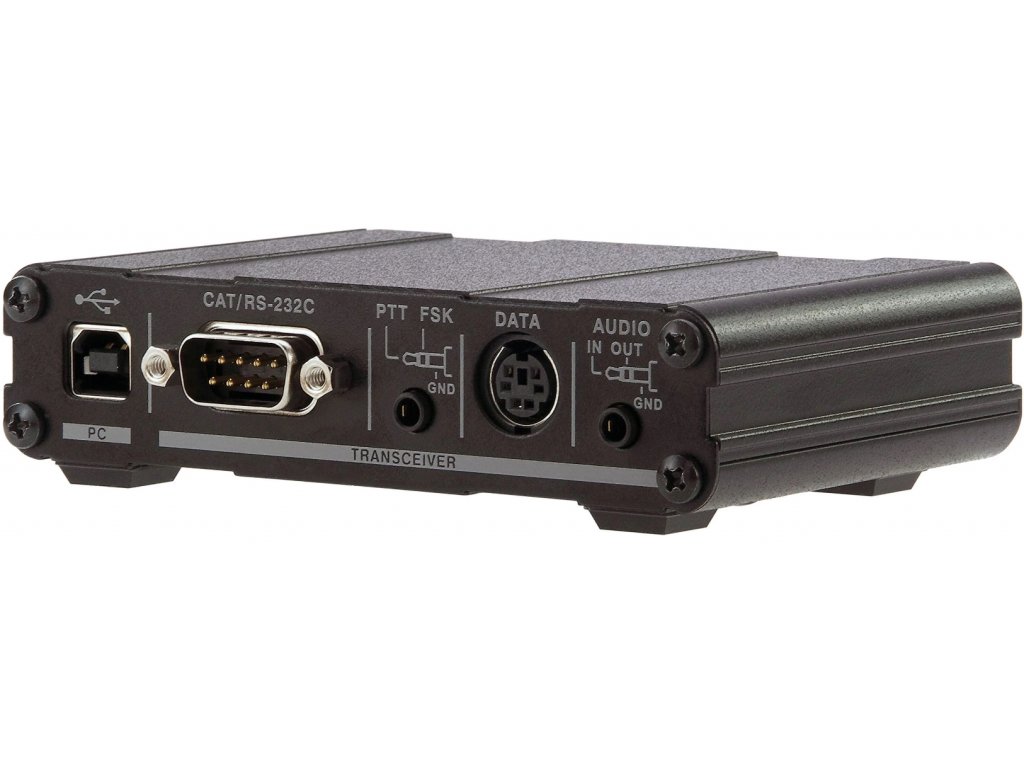

Yaesu SCU-17 USB interface
Kód: AAK21X001Súvisiaci tovar
Podrobný popis
Yaesu SCU-17 je rozhranie, ktoré sa používa pre digitálne módy a ovládanie rádiostanice pre takmer všetky súčasné rádiostanice Yaesu. SCU-17 funguje ako USB zvuková karta, preto je medzi rozhraním a počítačom potrebný iba jeden USB kábel. Rozhranie galvanicky izoluje všetky signály, aby sa zabránilo potenciálnym zemným slučkám. Pritom sa prenášajú audio-in a audio-out, PTT, FSK a CAT signály. Kľúčové signály sú oddelené optoizolátormi, zvukové signály väzbovými transformátormi.
SCU-17 je chránený kovovou skrinkou, aby sa predišlo problémom s rušením. Na prednom paneli sú dva ovládacie gombíky pre NF úrovne (vstup, výstup). Týmto spôsobom je úroveň modulácie nastavená v priebehu niekoľkých sekúnd bez toho, aby ste sa museli obťažovať dialógom zvukovej karty počítača. Okrem toho má predný panel tri LED diódy zobrazujúce stav „Power“, „PTT“ a „FSK“. SCU-17 používa ako napájanie USB port.
Balenie už obsahuje niekoľko káblov, čo zjednodušuje používanie so súčasnými rádiostanicami Yaesu. Niektoré modely vyžadujú ďalší kábel. SCU-17 je navrhnutý tak, aby aj rádiostanice s klasickým rozhraním RS-232 bolo možné pripojiť k počítačom cez USB.
Inštalácia vyžaduje stiahnuť a nainštalovať „Virtual COM Port Driver“ z webovej stránky spoločnosti Yaesu. Nainštalujte pred pripojením rozhrania k počítaču! Ovládače možno nájsť na www.yaesu.com pod 'Produkty', 'FT_DX1200', 'Files', 'SCU-17 USB Driver (Virtual COM Port Driver)'.
S vlastnými káblami môžete pripojiť prakticky všetky ostatné rádiostanice aj iných výrobcov. Konfigurácia pinov rozhrania SCU-17 je vyšpecifikovaná v užívateľskej príručke.
Pre rádiostanice Yaesu FT-817, 857, 897 iba s požitím kábla CT-62.
Poznámka: Rádiostanice FT-991A a FTDX-3000 nepotrebujú SCU-17. Majú zabudované USB rozhranie, ktoré ponúka tieto funkcie (ovládanie CAT, audio vstup/výstup).
| Rádiostanica | Požadované káble |
|---|---|
| FT-450D | všetko je v balení |
| FT-817ND / FT-818 | CT-62 |
| FT-857D | CT-62 |
| FT-891 | USB kábel A/B |
| FT-897D | CT-62 |
| FT-950 | v balení |
| FT-991A | viď poznámka |
| FTDX-1200 | všetko je v balení |
| FT-2000 (Variant 1) | SCU-21 |
| FT-2000 (Variant 2) | vlastná montáž s CT-39/A |
| FTDX-3000 | viď poznámka |
| FTDX-5000 (variant 1) | SCU-21 |
| FTDX-5000 (variant 2) | vlastná montáž s CT-39/A |
| FTDX-9000 (variant 1) | SCU-22 |
| FTDX-9000 (variant 2) | vlastná montáž s CT-39/A |
Poznámka: rádiostanice FT-991A a FT-DX3000 nepotrebujú SCU-17. Majú zabudované USB rozhranie, ktoré ponúka tieto funkcie (ovládanie CAT, audio vstup/výstup).
