Expert Electronics ovládací panel E-CODER 2 pre SUNSDR

Podrobný popis

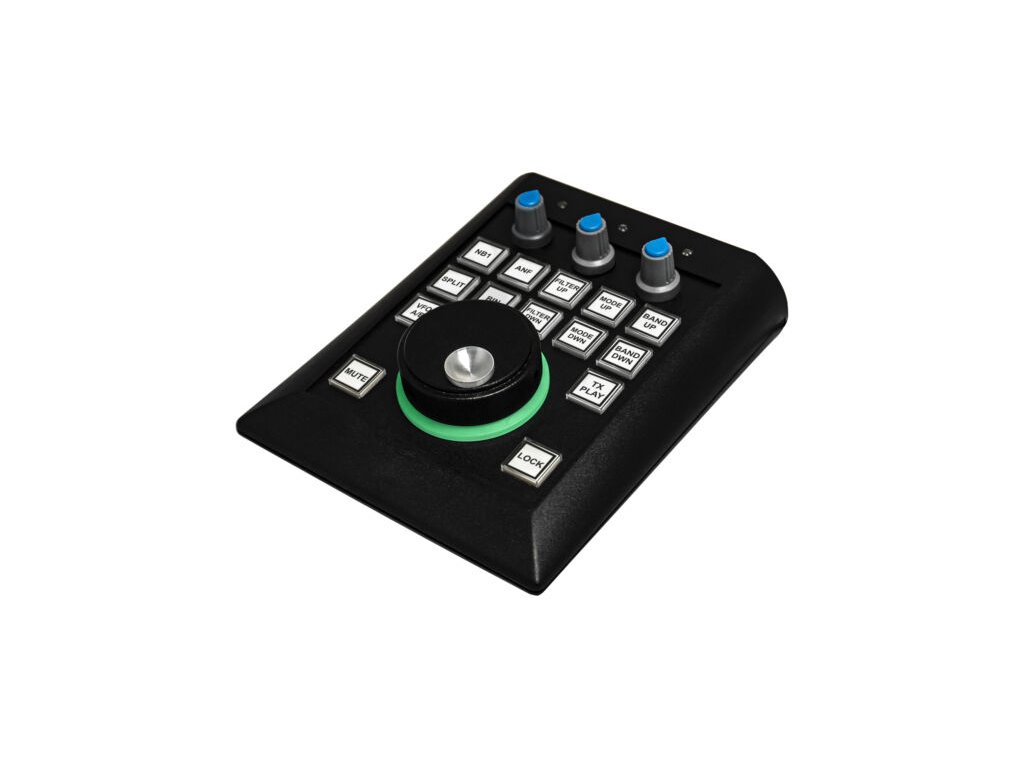

Ovládací panel novej generácie so zabudovaným HQ stereo 24 bitovým audio kodekom s dynamickým rozsahom 114 dB (CS4272).

Keď pracujete v režime RX, ExpertSDR2/3 posiela rovnaký audio stream do TRX a do E-Coder2. Signál teda môžete počúvať priamo z TRX alebo z E-Coder2, latencia je v oboch prípadoch rovnaká – takmer žiadna.

V Expert Electronics E-Coder2 bolo tiež implementované špeciálne jadro CW na minimalizáciu latencie, ak sa počas prenosu monitorujete. Teraz môžete svoj TRX ovládať na diaľku a nemusíte sa obťažovať možným oneskorením monitorovania, toto je nová realita!

Expert Electronics E-Coder2 bude obzvlášť užitočný pre tých, ktorí používajú systém ExpertRemote a umiestňujú svoj transceiver v ľubovoľnej vzdialenosti od prevádzkovej polohy.

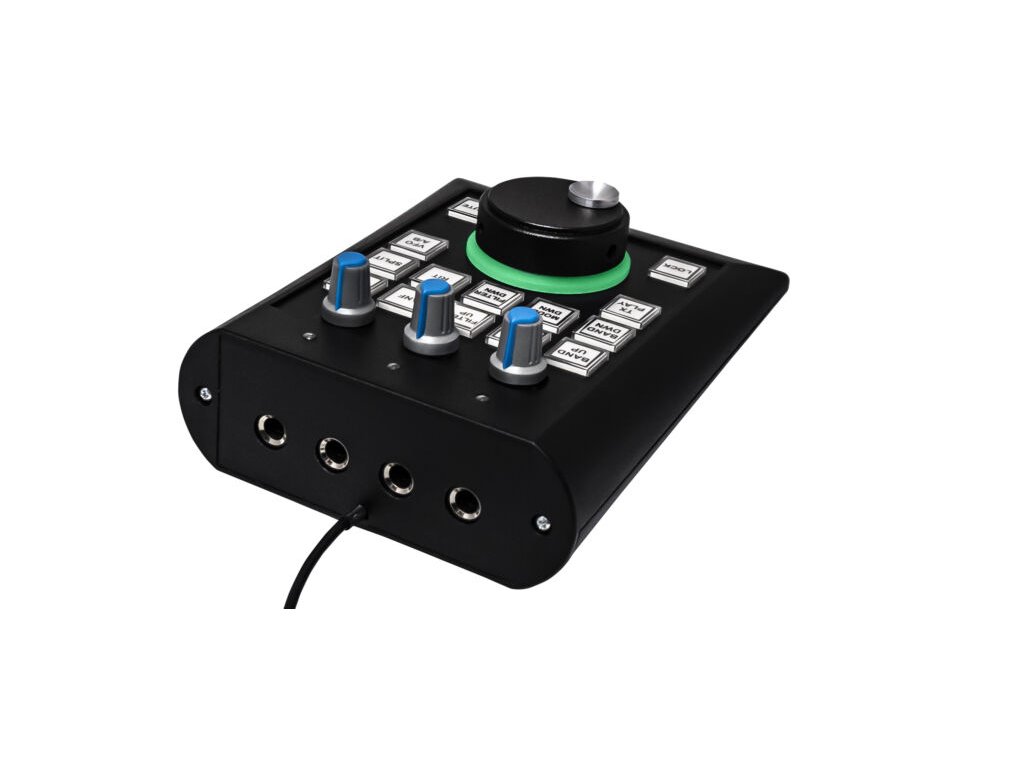

Na zadnom paneli E-Coder2 nájdete štyri stereo Jack 6.3 konektory: slúchadlá, mikrofón (určený pre asymetrické mikrofóny), CW-paddle, PTT nožný spínač.

PTT nožný spínač by mal byť pripojený k zásuvke PTT, ovláda režim TX transceivera. Keď stlačíte nožný spínač, PTT Line sa pripojí k zemi, transceiver zavysiela. Počas vysielania bude na paneli blikať červený LED indikátor TX.

Straight Key by mal byť pripojený do zásuvky KEY s odpojeným kruhovým kontaktom. Stlačením klávesu sa transceiver prepne do režimu TX a generuje nepretržitý CW signál (manuálny režim). Uvoľnením tlačidla sa transceiver vráti do režimu RX.

Twin-paddle Key by mal byť pripojený do zásuvky KEY. Stlačením jednej z kláves sa transceiver prepne do režimu TX a spustí sa automatické generovanie bodiek a čiarok. Uvoľnením pádla sa transceiver vráti do režimu RX.

V ponuke Panel môžete vidieť nastavenia ovládacieho panela E-Coder. V rozbaľovacej ponuke Zariadenie môžete vybrať typ pripojeného ovládacieho panela.

Ak je k transceiveru pripojený jeden panel E-Coder, v ponuke Panel sa zobrazí jedna karta E-Coder 1, ak je k transceiveru pripojených niekoľko panelov E-Coder, v ponuke Panel sa zobrazí niekoľko kariet E-Coder 1, E- Coder 2 atď. s rovnakými nastaveniami pre každý panel.

V ľavej časti menu môžete vidieť schematický obrázok panelu E-Coder s tlačidlami a ovládačmi. Stlačte ľubovoľné tlačidlo, zobrazí sa zoznam dostupných funkcií.

V pravej časti ponuky môžete vidieť nastavenia hlavného panela:

Povoliť – povolí ovládanie panela E-Coder
Použitie IF - frekvenčné ladenie presunutím filtra cez panorámu
Použitie IF ako RIT - ladenie pomocou IF, keď je zapnutý posun RIT
Použitie IF ako XIT - ladenie pomocou IF, keď je offset XIT zapnutý
VFO B - aktivácia pomocného prijímača
Adaptívne ladenie – čím rýchlejšie otáčate hlavným gombíkom, tým väčší je krok ladenia
Jemné ladenie – umožňuje presnejšie ladenie
Key LED - aktivácia podsvietenia klávesnice
LED kódovača – povoľuje podsvietený kódovač
Transceiver 1 - vyberte jeden zo softvérových prijímačov RX1 alebo RX2
Bez prenosu PTT - rozbaľovacia ponuka
Karta zvukovej karty
Indikácia signálov mikrofónu a slúchadiel

Monitor - využíva jadro DSP v paneli, týmto spôsobom je zvuk generovaný panelom sám, čo eliminuje oneskorenie monitorovania, ale zvuk, ktorý počujete, sa bude líšiť od toho, čo skutočne vysielate.
Monitor in TX - využíva ExpertSDR3 DSP, takto počujete presne to, čo TX, ale s oneskorením.
Na paneli E-Coder sú tri LED diódy, zľava doprava:
1) Svieti na zeleno, keď je VFO B aktívny
2) Svieti na červeno, keď je zapnuté TX
3) Svieti na oranžovo, keď je RX2 aktívny

Pre správnu činnosť panela E-Coder2 by mal USB port poskytovať 5V, prúd nie menší ako 0,5A. V opačnom prípade môžete mať problémy so zvukom – praskanie, nesprávne napájanie mikrofónu.

• podporovaný OS Windows 10 (32 a 64 bit); Linux Ubuntu x64; macOS
• 4x jack 6.3 na zadnom paneli
• 14x programovateľné tlačidlá
• 3x programovateľné kódovače (malé gombíky)
• 1x optický kódovač (ladiaci gombík)
• 1024 PPR rozlíšenie optického snímača (impulzy)
• 1-2 kOhm vstupná impedancia mikrofónu
• 1,2m dĺžka USB kábla
• podsvietenie optického kódovača (zapnuté/vypnuté)
• podsvietenie programovateľných tlačidiel (zapnuté/vypnuté)
• zelená farba podsvietenia
